化工設計配管筆記整理

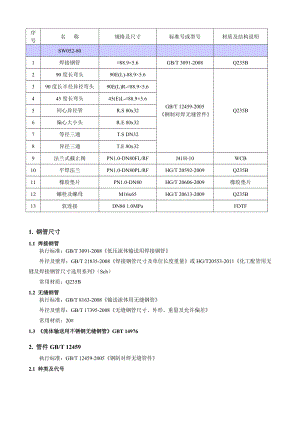

序號 名稱規格及尺寸標準號或型號 材質及結構說明 SW052-80 1 焊接鋼管 ?88.9×5.6 GB/T 3091-2008 Q235B 2 90度長彎頭 90E(L)-88.9×5.6 GB/T 12459-2005 《鋼制對焊無縫管件》 Q235B 3 90度長半徑異徑彎頭 90E(L)R-?88.9×5.6 4 45度長彎頭 45(E)L-?88.9×5.6 5 同心異徑管 R.S 80x32 6 偏心大小頭 R.E 80x32 7 等徑三通 T.S DN32 8 異徑三通 T.E 80x32 9 法蘭式截止閥 PN1.0-DN80FL/RF J41H-10 WCB 10 平焊法蘭 PN1.0-DN80PL/RF HG/T 20592-2009 Q235B 11 橡膠墊片 PN1.0-DN80 HG/T 20606-2009 橡膠墊片 12 螺栓及螺母 M16x65 HG/T 20613-2009 Q235B 13 軟連接 DN80 1.0MPa FDTF 1. 鋼管尺寸 1.1 焊接鋼管執行標準：GB/T 3091-2008《低壓流體輸送用焊接鋼管》外徑及壁厚：GB/T 21835-2008《焊接鋼管尺寸及單位長度重量》或HG/T20553-2011《化工配管用無縫及焊接鋼管尺寸選用系列》（Sch）常用材質：Q235B 1.2 無縫鋼管執行標準：GB/T 8163-2008《輸送流體用無縫鋼管》外徑及壁厚：GB/T 17395-2008《無縫鋼管尺寸、外形、重量及允許偏差》常用材質：20# 1.3 《流體輸送用不銹鋼無縫鋼管》GBT 14976 2. 管件GB/T 12459 執行標準：GB/T 12459-2005《鋼制對焊無縫管件》 2.1 種類及代號 2.2 彎頭 2.3 三通或四通 2.4 異徑管大小頭 3. 法蘭HG/T 20592 執行標準：HG/T 20592-2009 《鋼制管法蘭、墊片和緊固件》 HG20592～20635《鋼制管法蘭、墊片、緊固件》，其中： HG20592～20605屬歐洲體系；HG20615～20626屬美洲體系；鋼管外徑包括A、B兩個系列，A系列為國際通用系列（俗稱英制管）、B系列為國內沿用系列（俗稱公制管）。公制管在DN的數值后標記“B”以示區別。（HG/T20592） 3.1 PN系列歐洲系列 3.1.1. 法蘭類型及連接面形式 3.1.2. 法蘭尺寸連接尺寸及結構尺寸 4. 非金屬墊片 4.1 PN系列HG/T 20606 HG/T 20606-2009《鋼制管法蘭用非金屬平墊片》 P121 5. 緊固件 5.1 螺栓及螺母HG/T 20613-2009 PN系列，執行標準：HG/T 20613-2009《鋼制管法蘭用緊固件》，P183 5.1.1. 板式平焊法蘭 Lsr：螺栓，Lzr：螺柱 6. 閥門《石油化工裝置工藝管道安裝設計手冊 第三篇閥門(第四版)》：閥門種類，使用條件等。命名標準：JB-T 308-2004閥門型號編制方法（1）J41H-10： J：截止閥，4：法蘭連接，1：截止閥的直通式，H：合金鋼，密封面連接形式，10：公稱壓力1.0Mpa， PN≤1.6MPa（≈16kgf/cm2）的灰鑄鐵閥體和PN≥2.5 MPa（≈25kgf/cm2）的碳素鋼閥體，省略閥體材料代號。（2）Z41H-16C，Z41H-25，兩者閥體材料不一樣。（3）WCB：WCB指的是ASTM A216中的WCB級別，是碳素鋼鑄件。 WCB相當于25或35碳鋼，W代表焊接， C代表鑄造，最后一個字母代表閥體鋼的型號。鑄造時可以使用WCA、WCB、WCC等代號，分別代表ZG205-415、ZG250-485、ZG275-485。 W—可焊接的：welding 的第一個字母，表示材料的焊接性能良好 C—鑄鋼：cast steel的第一個字母 B—鋼材的機械性能為B級 WCB合起來就是：機械性能為B級的可焊鑄鋼件。 7. 壓力容器封頭GBT 25198 7.1 球形封頭尺寸如下圖，封頭的質量請查標準 7.2 橢圓形封頭 7.3 蝶形封頭
